    旋轉式壓片機

    旋轉式壓片機

    18453388828
    淄博史克制藥設備制造公司
    淄博市高新區
    2020-9-14 5266

    信息詳情

    9沖

    ZP5A、7A、ZP9A主要用于將顆粒狀物料自動連續壓制成的圓形,異形和帶有文字、符號、圖形片狀物。

    特    點:

    1、壓制片狀物料為含粉量不超過10%的顆粒。壓片時轉盤速度、物料充填深度,壓片厚度均可調節。

    2、外圍罩殼為全封閉式,材料采用不銹鋼,能防止交叉污染符合GMP標準。

    3、裝有透明玻璃的明窗,能清楚觀察壓片的狀態,并且能全部打開,易于內部清理和保養。


    工作原理與主要結構

    1、轉臺結構:轉臺是本機工作的主要執行件。有上、下軸承組件、主軸、轉臺等主要另件構成。轉臺的圓周上均勻分布付沖模,轉臺與主軸間由平鍵傳遞扭矩。主軸支承上,由蝸輪副傳動,花鍵連接,轉動主軸,便轉臺旋轉工作。

    2、軌道機構:軌道有上軌道和下軌道組成的圓柱凸輪和平面凸輪,是下、下沖桿運動的軌跡。上軌道由上沖上行軌、上沖下行軌、上站一瞳行軌、上沖下平行軌、壓下路軌等多塊軌道組成。它們分別緊固在上軌道 盤上。下軌道由下沖上行軌、下沖上行軌和充填軌組成。它們分別安裝在下軌道座上。

    3、充填調節裝置:充填調節用天調節片劑重量。充填調節機械裝置在主體的內部,在主體的平面上可觀察到月形的充填軌,它由螺旋的作用而上升或下降來控制充填量,轉動圓盤調節時,順時針充填量減少,反之加大。

    4、片厚(壓片)調節裝置:通過調節下壓輪上下來調節片厚(壓力)。下壓輪裝在主體的槽內,它套在偏心軸上,外端連接在手輪上,當外部手輪調節時,偏心軸帶動壓輪上升上下調節也可作為調節裝置,但在一般情況下不調

    5、加料裝置:該裝置由加料斗、調節螺絲、加料器等組面。加料器為月形柵式加料器,它安裝在轉臺上。加料器與轉臺工作面間隙及料斗的高度根據顆粒的流動性進行調節。

    6、傳動裝置:該機的傳動部分是由電動機、同步帶輪及蝸輪減速箱、試車手輪等組成。電動機安裝在底版的電動機座上,電機啟動后,通過一對同步皮帶動力傳遞到減速蝸輪副上。電機轉速是通過交流變頻無級調速來調節,打開兩側或后門,可直接觀察并接觸帶這些另件。

    7、罩殼部分:該機外殼為全封閉,符合GMP要求。上半部分有四扇視窗圍城,便于清掃和維修。下半部分有不銹鋼門封閉,在一般情況下是鎖緊關閉的,只有在維修和安裝沖模時才打開此門。機器的正面安裝一操作臺。壓片室與機器傳動部分由不銹鋼圍罩隔開,保證壓片室清潔及保護傳動另件免受粉末污染、腐蝕。

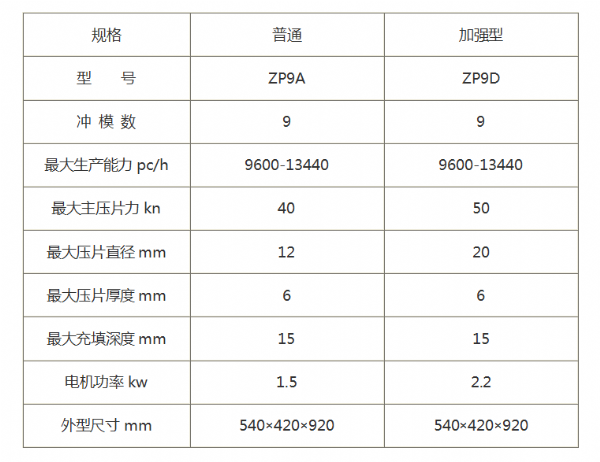

    技術參數:

    圖片1


    安裝調整和使用

    1、沖模的安裝與調整:

    1.1沖模安裝前準備工作:拆睛料斗、加料器。打開右門,轉動手輪清潔轉臺工作面、??缀退璋惭b 的沖模。旋轉壓力調節手輪,將壓力調到最小。拆下下沖裝卸軌。

    1.2中模的安裝:將轉臺上中模緊固螺釘旋了轉臺外圓1毫米左右,注意 與吸粉嘴等部件不要相碰,勿使中模裝入時與螺釘的頭部相碰為宜。中模裝置較緊,放置時要平穩,將打棒穿入上沖孔,然后輕輕打入。中模進入??缀?,其平面不高出轉臺平面為合格,然后將螺釘固緊。

    1.3上沖的安裝:首先將鉗舌拆下,然后將上沖桿插入孔內,用大拇指和食指旋轉沖桿,檢驗頭部進入中模上下滑動的靈活性,無卡阻現象為合格。再轉動手輪至沖桿頸部接觸平行軌。上沖桿全部裝畢,將嵌舌裝上。

    1.4 下沖得安裝按上沖安裝的方法安裝,裝畢將下沖裝卸軌裝上。

    1.5 試運行:全套模具裝畢,轉動手輪,使轉臺選裝2周,觀察上下沖桿進入中??准霸谲壍郎线\行情況。無卡阻和碰撞現象為合格。要注意到最高點(即出片處),應高出轉臺工作面0.1~0.3毫米。關閉所有門,開動電動機,空轉2分鐘,待運轉平穩后方可使用。

    2、加料器的安裝與調整:將加料器裝在加料器支承架上,然后將滾花螺釘擰上,再調整調節螺釘,使加料器底面與轉臺工作臺面之間間隙為0.05~0.1毫米,擰緊滾花螺釘,使加料器底面與轉臺工作面平奇。將螺釘擰緊。

    3、充填量的調節:充填調節由安裝在機器前面右邊的調節手輪控制,手輪邊上有指示標志。當手輪順時針方向旋轉時,充填量減少,反之增加。調節時應注意加料器中有足夠的顆粒,同時調壓力使片子有足夠的硬度,以便稱量。

    4、片劑厚度(壓力)調節:片劑厚度(壓力)調節是由安裝在機器前面左邊的調節手輪控制,手輪邊上有指示標志。當手輪按逆時針方向旋轉時,片劑厚度降低(壓力增大),反之片劑厚度增加(壓力減少)。當充填量調定后,檢查片劑的厚度以及硬度,再作適當的微調,直至合格。

    5、輸粉量的調整:當充填量調妥后,調整顆粒的流量。首先松開斗架側面地螺釘,再旋轉斗架上調整螺釘,調節料斗口與轉臺工作面的距離,其距離一般觀察加料口內顆粒的積儲量勿外流為合格。調整后,將螺釘旋緊。

    6、速度的選擇:調節速度的方法比較簡單,只要旋轉調節旋鈕,順時針為轉速增加,反之速度減低。關鍵是速度的選擇,對機器使用壽命、片重、片劑的質量有直接影響。由于顆粒的性質、黏度、含水量、顆粒的粒徑分布以及片劑大小,壓力不同,故不能做統一的規定,只能根據實際情況和技術人員經驗來確定。但一般情況,若壓制礦物、植物纖維含量大、大片徑、粘性差得物料,宜采用低速壓片。最高速度一般不超過25轉/分。反之,如果壓制粘性、流動性好、小片徑、易成型的顆粒,可以選擇較高速度。最佳的壓片速度可通過試壓、調整得到。建議持續壓片時的轉速不超過最高額定轉速的80%。
